So wählen Sie die richtigen Spezifikationen für U-Bolzen aus

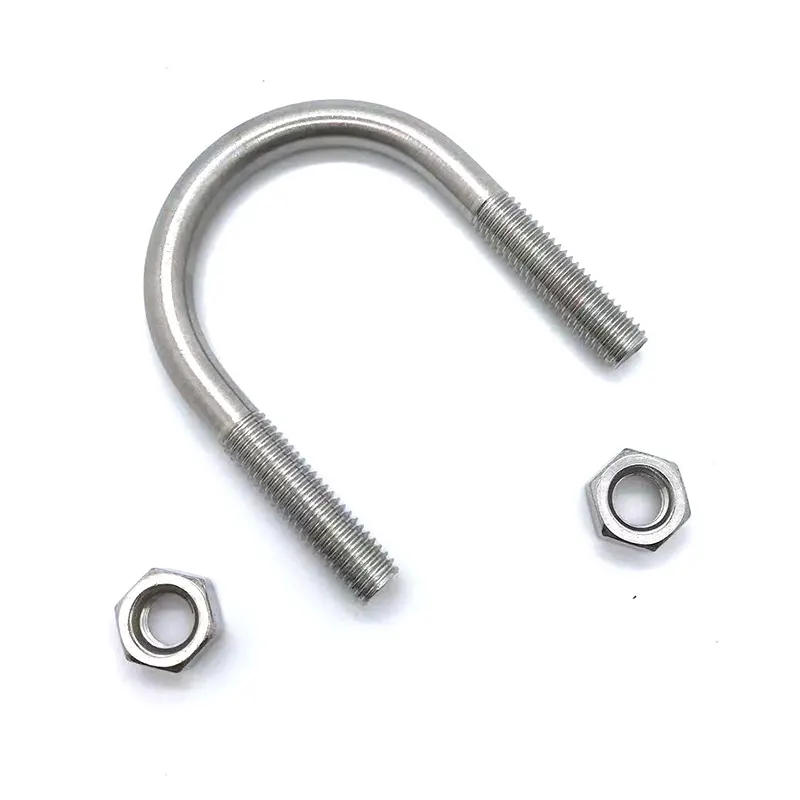

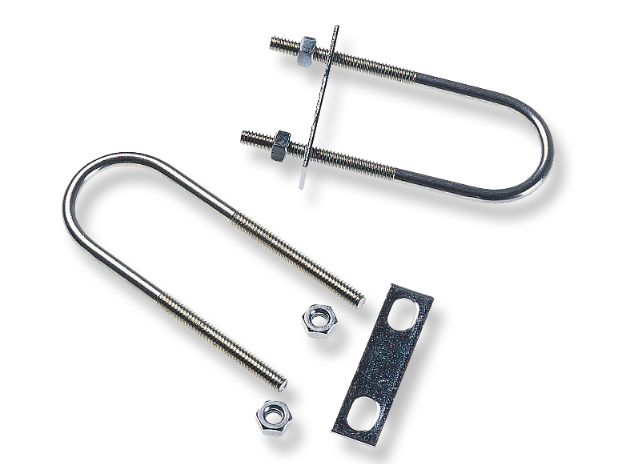

U-Bolzen gehören zu den am häufigsten verwendeten Befestigungselementen bei Rohrbefestigungen, Geräteaussteifungen und Installationsprojekten für Stahlkonstruktionen. Aufgrund ihres einfachen Designs und ihrer hohen Anpassungsfähigkeit werden sie häufig in Sanitär-, Brandschutz- und Gasleitungen sowie bei der Montage elektromechanischer Geräte eingesetzt. Während der tatsächlichen Konstruktion und Beschaffung stoßen viele Menschen häufig auf Probleme wie fehlerhafte Installation, unzureichende Klemmkraft, Rost, unzureichende Tragfähigkeit und Lockerung oder Ablösung im Laufe der Zeit aufgrund falscher Spezifikationsauswahl. Wie genau sollten Sie also die Spezifikationen für U-Bolzen auswählen?

Standardnotationsformat für U-Bolzen

Allgemeine Notation:U-Bolzen: Rohrdurchmesser × Schaftdurchmesser × Gesamtlänge

Zum Beispiel: U27 M8×100

27: Kompatibel mit Stahlrohr-Außendurchmesser von 27 mm

M8: Gewindeschaftdurchmesser von 8 mm

100: Gesamtinnenlänge der U-förmigen Basis (ohne Mutter)

Alle Auswahlparameter basieren in erster Linie auf dem Außendurchmesser des Rohrs, der Stärke des Schafts und dem verfügbaren Einbauraum – nicht auf dem Innendurchmesser des Rohrs. Dies ist das grundlegendste Auswahlprinzip.

(I) Kompatibler Rohraußendurchmesser

Die Innenbreite des U-Bolzens muss zum Außendurchmesser des Rohrs passen. Dies ist entscheidend für eine erfolgreiche Auswahl und die häufigste Fehlerquelle; Unter keinen Umständen sollte die Auswahl auf dem Innendurchmesser des Rohrs basieren. Um Standardrohrgrößen zu berücksichtigen, hat die Industrie ein standardisiertes System von U-Bolzen-Spezifikationen eingeführt, die mit der überwiegenden Mehrheit der verzinkten, geschweißten und nahtlosen Stahlrohre kompatibel sind. Die spezifischen Entsprechungen sind in der folgenden Tabelle aufgeführt:

Für nicht standardmäßige Rohre wie PVC-, PE-Kunststoffrohre und Rundrohre aus Edelstahl ist es nicht erforderlich, sich auf Rohrdurchmessermodelle zu beziehen; Messen Sie einfach den tatsächlichen Außendurchmesser des Rohrs, um die entsprechende U-förmige Schraube auszuwählen. Dabei ist besonderes Augenmerk auf den Auswahlspielraum für isolierte Rohre zu legen: Wenn das Rohr mit einer Isolierschicht und einer Schutzschicht umwickelt ist, muss vor der Auswahl der Spezifikation die kombinierte Dicke der Isolierschicht auf beiden Seiten zum Rohraußendurchmesser addiert werden; Andernfalls sind die Schellen möglicherweise zu klein, um das Rohr sicher zu befestigen.

(II) Schraubengewindegrößen

Übliche Gewindegrößen für U-Bolzen sind M6, M8, M10, M12 und M16. Unterschiedliche Größen entsprechen unterschiedlichen maximalen Tragfähigkeiten und Anwendungen. Die Auswahl der passenden Größe muss auf das Gewicht des zu sichernden Gegenstandes und die Belastungsverhältnisse abgestimmt sein, um Gefahren durch unzureichende Tragfähigkeit zu vermeiden.

(III) Gesamtlänge der Schraube

Die Gesamtlänge eines U-Bolzens bestimmt direkt die Dicke der Trägerplatte, die er aufnehmen kann, und den erforderlichen Installationsspielraum. Eine falsche Wahl der Länge kann zu Problemen führen, z. B. zu unzureichenden Gewindegängen für den Eingriff der Mutter, mangelnder Sicherung des Befestigungselements oder übermäßigem Überstehen der Schraube. Die Formel zur Berechnung der geeigneten Gesamtlänge lautet: Gesamtlänge = Rohraußendurchmesser + Stützplattendicke + Installationsspielraum auf beiden Seiten. In der üblichen Konstruktionspraxis ist auf jeder Seite eine Montagezugabe von 20–30 mm vorgesehen, um Unterlegscheiben, Federscheiben und Muttern unterzubringen und so eine sichere Befestigung zu gewährleisten.

Spezifikationen zur Auswahl von Festigkeitsklassen

Die Festigkeitsklasse von U-Bügeln muss entsprechend auf die Vibrationsintensität und die Belastungsanforderungen der Betriebsbedingungen abgestimmt sein. Für Standard-Sanitär- und Heizungsleitungen sowie statische Rohrbefestigungen ohne häufige Vibrationen reichen herkömmliche verzinkte U-Bügel der Güteklasse 4.8 aus, um die betrieblichen Anforderungen zu erfüllen. Bei dynamischen Belastungsszenarien – wie z. B. Gerätehalterungen, vibrierenden Rohren und Rohrbefestigungen in großer Höhe – gelten höhere Anforderungen an die Schraubenfestigkeit und Ermüdungsbeständigkeit. Es müssen hochfeste Schrauben der Güteklasse 8.8 verwendet werden, um das Risiko von Gewindeabrissen und -brüchen durch Langzeitvibrationen wirksam zu mindern. U-Bügel aus rostfreiem Stahl entsprechen branchenüblichen Güteklassen: Güteklasse 304 entspricht A2-70 und Güteklasse 316 entspricht A4-70, wodurch sie für verschiedene korrosionsbeständige, hochfeste Anwendungen geeignet sind.

Zusammenfassung

1. Messen Sie den tatsächlichen Außendurchmesser des Rohrs. Wenn eine Isolierung vorhanden ist, addieren Sie die Dicke der Isolierung, um den entsprechenden Innendurchmesser des U-Bolzens auszuwählen.

2. Bestimmen Sie die Gewindegröße basierend auf der Anwendung und der Tragfähigkeit der Rohrleitung: Wählen Sie M8 für leichte Lasten, M10 für Standardlasten und M12 oder größer für schwere Lasten;

3. Messen Sie die Dicke der Stahlplatte für die feste Stütze und berechnen Sie unter Berücksichtigung der Standard-Montagezugabe die Gesamtlänge der passenden Bolzen;

4. Bestimmen Sie das Material und die Oberflächenbehandlung basierend auf der Betriebsumgebung und unterscheiden Sie zwischen Innen-, Außen-, Korrosions- und Hochtemperaturbedingungen.

5. Wählen Sie flache Unterlegscheiben, Federscheiben und Muttern aus demselben Material, um elektrochemische Korrosion durch den Kontakt verschiedener Materialien zu vermeiden und die Lebensdauer zu verlängern.
